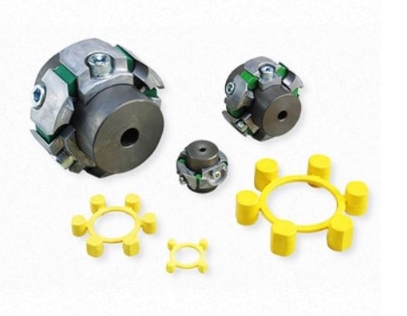

日本MIKIPULLEY三木树脂联轴器CF-B-140-H青岛平山技研刘156-21198049

货号: CF-B-140-H

库存: 1

品牌:

¥1000.00 ¥500.00

简介

【寸法】単位 [mm]型式d1・d2DNL1L2SEFM下穴最小最大CF-B-0709103072452862614404-M8CF-B-08012143076453066616426-M8CF-B-1001214389860429062464.56-M10CF-B-1201516481207050106628766-M12CF-B-1401516551388555116630836-M14CF-B-16519206016510065138836996-M16CF-B…

分类: 五金工具类,

产品详情

【寸法】

単位 [mm]

型式	d1・d2			D	N	L1	L2	S	E	F	M
型式	下穴	最小	最大	D	N	L1	L2	S	E	F	M
CF-B-070	9	10	30	72	45	28	62	6	14	40	4-M8
CF-B-080	12	14	30	76	45	30	66	6	16	42	6-M8
CF-B-100	12	14	38	98	60	42	90	6	24	64.5	6-M10
CF-B-120	15	16	48	120	70	50	106	6	28	76	6-M12
CF-B-140	15	16	55	138	85	55	116	6	30	83	6-M14
CF-B-165	19	20	60	165	100	65	138	8	36	99	6-M16
CF-B-185	29	30	80	187	115	80	170	10	45	123	6-M20
