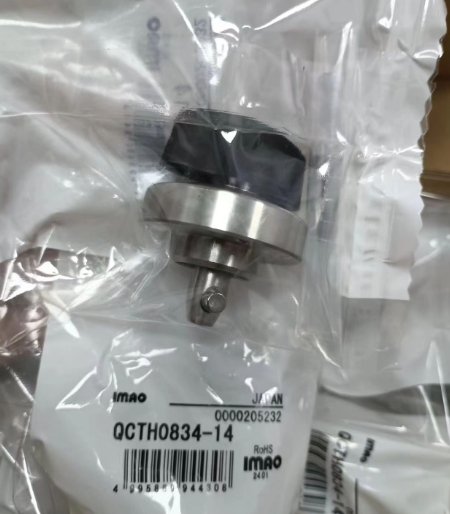

日本IMAO今尾锁紧器QCTH0834-14青岛平山技研刘156-21198049

货号: QCTH0834-14

库存: 10

品牌: IMAO今尾

¥1000.00 ¥600.00

简介

核心技术参数参数类别具体参数说明基础型号QCTH0834-14（转拇指型，非收销式）含 N（树脂旋钮）/B（金属旋钮）/S（金属旋钮）等子型号尺寸规格D（销径）8mm；D1（凸轮套适配）18mm；D2（本体直径）34mm；D3（安装孔距）32mm；H（总高）26mm；L（销长）17mm；M（安装螺纹）…

分类: 五金工具类,

产品详情

核心技术参数

参数类别具体参数说明
基础型号QCTH0834-14（转拇指型，非收销式）含 N（树脂旋钮）/B（金属旋钮）/S（金属旋钮）等子型号
尺寸规格D（销径）8mm；D1（凸轮套适配）18mm；D2（本体直径）34mm；D3（安装孔距）32mm；H（总高）26mm；L（销长）17mm；M（安装螺纹）M3×0.5（深 4mm）适配小型工装 / 面板，安装灵活
夹紧性能夹紧力 90N；保持力 90N；适用板厚 6-14mm（薄于 6mm 需配 QCASP 垫片）90° 旋转夹紧，操作便捷
材质与重量树脂旋钮款：本体 S45C 无电解镀镍，旋钮玻璃纤维强化聚酰胺，重量 105g；金属旋钮款（QCTH0834-14S）重量 130g适配不同工况，金属款更耐用
结构特性楔型自锁机构；无电源依赖；ROHS 合规频繁装拆场景稳定，防误操作

参数类别	具体参数	说明
基础型号	QCTH0834-14（转拇指型，非收销式）	含 N（树脂旋钮）/B（金属旋钮）/S（金属旋钮）等子型号
尺寸规格	D（销径）8mm；D1（凸轮套适配）18mm；D2（本体直径）34mm；D3（安装孔距）32mm；H（总高）26mm；L（销长）17mm；M（安装螺纹）M3×0.5（深 4mm）	适配小型工装 / 面板，安装灵活
夹紧性能	夹紧力 90N；保持力 90N；适用板厚 6-14mm（薄于 6mm 需配 QCASP 垫片）	90° 旋转夹紧，操作便捷
材质与重量	树脂旋钮款：本体 S45C 无电解镀镍，旋钮玻璃纤维强化聚酰胺，重量 105g；金属旋钮款（QCTH0834-14S）重量 130g	适配不同工况，金属款更耐用
结构特性	楔型自锁机构；无电源依赖；ROHS 合规	频繁装拆场景稳定，防误操作
